Ecoled HE 2 LED
Il modulo LED che usiamo di più dentro le lettere e i cassonetti: 68 lumen con meno di mezzo watt, lente da 170°, catene da tagliare a misura.
Ecoled HE 24V a 2 LED è un modulo LED in alluminio di CMN Group, fatto per illuminare da dentro lettere scatolate e cassonetti. Ogni modulo fa 68 lumen consumando 0,42 W, ha una lente che apre la luce a 170° ed è protetto contro polvere e acqua (IP67).
È il modulo che montiamo più spesso: dal 2023 lo abbiamo messo in più di cento insegne. La lente larga ci permette di tenere i moduli più distanti e le scatole meno profonde, senza vedere i puntini attraverso il frontale. Qui sotto trovi i dati tecnici, quanto fondo serve alla scatola e alcuni lavori nostri fatti con questo modulo.
Dati tecnici
- Tipo
- Modulo LED in alluminio con 2 LED, per retroilluminare lettere scatolate e cassonetti
- Alimentazione
- 24 V, con controllo di corrente
- Flusso luminoso
- 68 lm per modulo (versioni bianche)
- Consumo
- 0,42 W per modulo, 162 lm/W
- Lente
- 170°
- Protezione
- IP67, contro polvere e getti d'acqua
- Bianchi
- Daylight 6.500 K, neutro 4.000 K, caldo 3.000 K
- Colorati
- Rosso (620-630 nm, 16 lm), verde (520-530 nm, 28 lm), blu (455-465 nm, 7 lm)
- Catena
- 100 moduli in 15 m, si taglia in qualsiasi punto; massimo 100 moduli per catena
- Passo
- 10,3 cm di cavo fra un modulo e l'altro, 7 moduli al metro
- Garanzia del produttore
- 5 anni, alle condizioni di CMN
Quanto fondo, quanto fitti
- 40 mm di profondità: moduli ogni 7 cm, 86 W/m²
- 50 mm di profondità: moduli ogni 9 cm, 52 W/m²
- 60 mm di profondità: moduli ogni 11 cm, 35 W/m²
- 80 mm di profondità: moduli ogni 15 cm, 18 W/m²
Valori del produttore per un frontale in plexiglass opal da 3 mm, fra i moduli e fra le file. Più la scatola è profonda, più la luce si allarga e meno moduli servono. Per il frontale usiamo il plexiglass colato, anche riciclato: vedi Green Cast.
Un nostro lavoro con questo modulo
L'insegna del Pronto Soccorso dell'ospedale di Tolmezzo: dentro ci sono 196 moduli Ecoled HE nella versione rossa, alimentati a 24 V. La stessa catena c'è, in bianco, nelle insegne di Comelstile a Pozzuolo del Friuli e di Armare a San Giorgio di Nogaro.
Vedi l'insegna del Pronto Soccorso
Per approfondire
Altre insegne con questo modulo

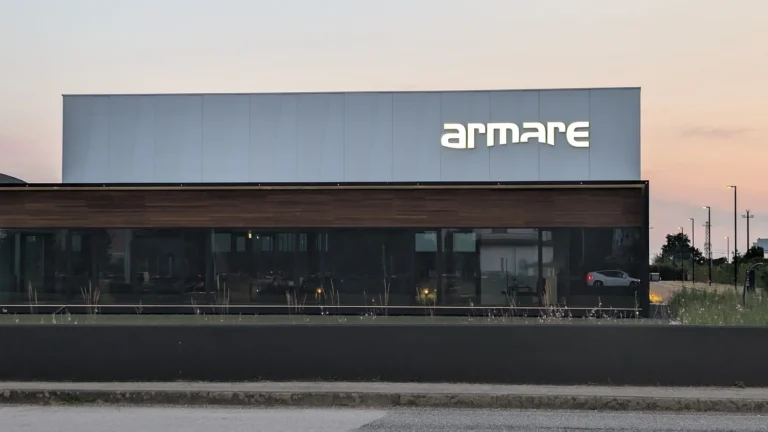

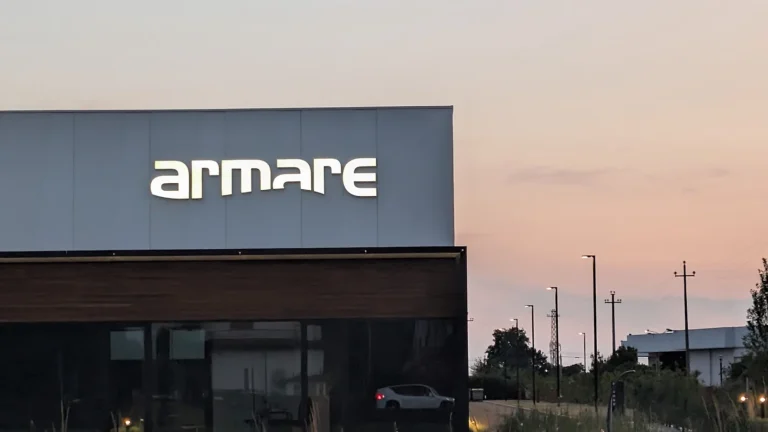

Comelstile a Pozzuolo del Friuli e Armare a San Giorgio di Nogaro: lavori nostri, moduli Ecoled HE bianchi.
Domande che ci fanno
Quanto deve essere profonda la scatola?
Con questo modulo bastano anche 40 mm, ma i moduli vanno messi ogni 7 cm. A 60 mm si mettono ogni 11 cm, a 80 mm ogni 15 cm: più la scatola è profonda, meno moduli servono e meno consuma. Sono i valori del produttore con un frontale in plexiglass opal da 3 mm.
Si vedono i puntini attraverso il frontale?
Non se i moduli sono alla distanza giusta per la profondità della scatola. La lente da 170° allarga la luce apposta: con le distanze della tabella il frontale si illumina uniforme.
Che colori ci sono?
Tre bianchi (6.500 K freddo, 4.000 K neutro, 3.000 K caldo) e tre colori: rosso, verde e blu. I colorati fanno meno luce dei bianchi, il blu soprattutto, quindi si usano dietro frontali dello stesso colore, come il rosso del Pronto Soccorso di Tolmezzo.
Quanto consuma un'insegna con questi moduli?
Ogni modulo consuma 0,42 W. In una scatola profonda 60 mm il produttore indica 35 W per metro quadro di frontale illuminato. La potenza esatta la calcoliamo in progetto, perché da lì si sceglie anche l'alimentatore.
Che garanzia hanno?
Il produttore li garantisce 5 anni, alle sue condizioni. Se un modulo si guasta si cambia quel pezzo, non tutta la catena: è uno dei motivi per cui li montiamo in catene tagliate a misura.
