PORON 4701: cos’è, i gradi, e dove farlo tagliare su disegno

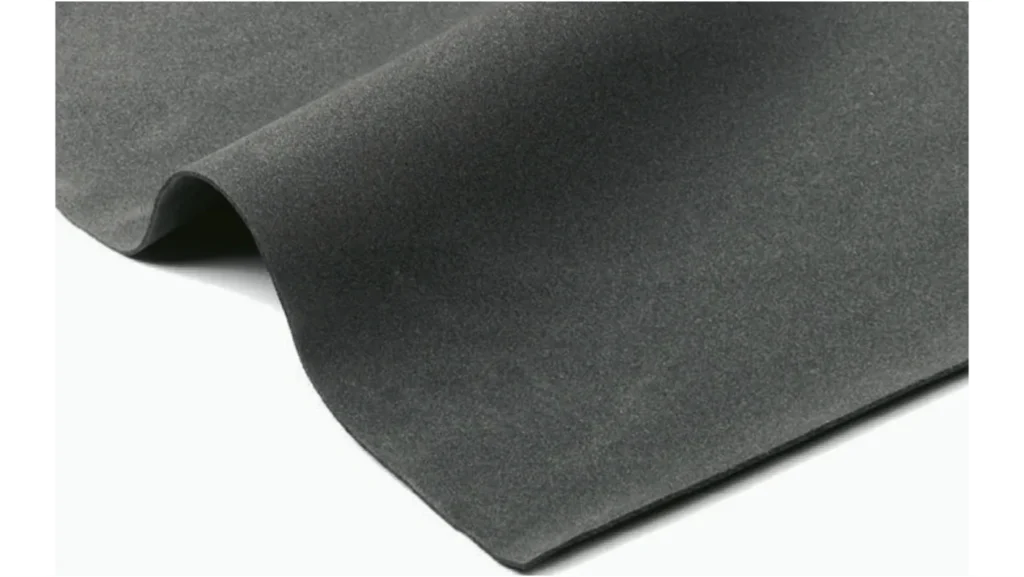

Il PORON 4701 è il poliuretano microcellulare di Rogers Corporation, e se sei arrivato qui cercandolo probabilmente hai un disegno in mano e un problema: trovare qualcuno che te lo tagli. Lo tagliamo noi, su disegno e senza fustella. Ma prima i dati, che sono il motivo per cui questo materiale si specifica e non si sostituisce.
Perché si usa il Poron e non una gomma espansa qualunque
Una schiuma normale, schiacciata a lungo, resta schiacciata: perde spessore e la guarnizione smette di tenere. Il Poron no, e il dato che lo dice è il compression set: massimo 10% a 70 °C.
Vuol dire che dopo essere stato compresso torna praticamente allo spessore di prima. È per questo che finisce dove una tenuta deve funzionare per anni senza che nessuno la controlli — e per questo che l’ufficio tecnico che l’ha messo in disegno non accetta volentieri un «le facciamo in neoprene».
I gradi: il numero dopo il 4701 è la durezza
La serie si compra a gradi, e il grado cambia quanto il materiale cede sotto carico:
- 4701-30 — molto morbido, dove serve che si adatti con poca pressione.
- 4701-40 — morbido, il più comune per guarnizioni e tenute.
- 4701-50 — rigido, per gestire urti a energia più alta.
- 4701-60 — molto rigido, con la migliore resistenza al compression set nel tempo.
Dentro ogni grado cambia anche la densità, e con lei la forza che serve a comprimerlo. Sul 4701-40, per dare un’idea dei numeri di Rogers:
| 4701-40-15 | 4701-40-20 | 4701-40-30 | |
|---|---|---|---|
| Densità | 240 kg/m³ | 320 kg/m³ | 480 kg/m³ |
| CFD al 25% | 41,0 kPa | 76,0 kPa | 173 kPa |
| Compression set a 70 °C | max 10% | max 10% | max 10% |
| Resistenza a trazione | 276 kPa | 518 kPa | 829 kPa |
| Resistenza allo strappo | 9,0 kN/m | 12,0 kN/m | 17,0 kN/m |
Spessori da 0,79 a 12,7 mm, con tolleranza ±10% (densità 15 e 20) o ±20% (densità 30). Temperature: 90 °C in uso continuo, 121 °C intermittente, e infragilisce a −40 °C.
Dove finisce
Rogers lo indica per guarnizioni e tenute, gestione delle vibrazioni, pad per pacchi batteria, guarnizioni per display LCD, assorbimento degli urti e isolamento acustico, nei settori dell’elettronica portatile, dell’automotive e dell’aerospazio. Nella pratica lo troviamo anche sui pannelli degli elettrodomestici e dentro le scatole per l’elettronica, che da queste parti vuol dire una filiera intera.
Lo tagliamo noi, su disegno e senza fustella
È la parte che qui interessa, perché è quella che manca: molte aziende hanno il Poron in disegno e non sanno dove farlo tagliare. I fustellatori chiedono l’attrezzatura, e per trenta pezzi l’attrezzatura costa più dei pezzi.
Noi lo tagliamo con il coltello oscillante su tavolo digitale, che su un materiale che si comprime è l’utensile giusto: una lama ferma lo schiaccerebbe e il bordo uscirebbe deformato. Il taglio parte da un file, non da una fustella, quindi:
- un pezzo solo si fa, per la campionatura, e si fa in giornata;
- trenta o cinquanta pezzi hanno senso economico, che è esattamente il campo dove ti dicono di no;
- una modifica al disegno costa un file nuovo, non un’attrezzatura nuova;
- il materiale in bobina lo lavoriamo direttamente: il piano a tappeto avanza da solo, quindi la serie non si ferma a ogni foglio.
Cosa mandarci
Il disegno — DXF, DWG, PDF vettoriale o AI — più grado e spessore: «4701-40, 1,6 mm» è tutto quello che ci serve per risponderti. Se il grado non lo sai, mandaci il pezzo campione o la scheda del tuo fornitore e lo leggiamo noi.
Di norma il PORON lo mandi tu, e per un motivo che ti conviene: hai già il materiale omologato dalla tua qualità, col tuo lotto e la tua scheda, e un pezzo tagliato su un lotto diverso dal tuo non ti servirebbe. Mandi il rotolo o i fogli, noi tagliamo e ti rimandiamo i pezzi — con lo sfrido, se lo vuoi indietro.
Se invece non l’hai, lo compriamo noi. Diccelo con grado e spessore — «4701-40, 1,6 mm» — e ce ne occupiamo: non lo teniamo a magazzino, ma procurarlo non è un problema.
Mandane un foglio in più: su una schiuma il primo taglio è di prova, e la prova su questo materiale serve davvero.
I valori di questa pagina sono quelli pubblicati da Rogers Corporation per la serie PORON 4701 e sono valori tipici, non garanzie: la verifica sul pezzo finito spetta a chi progetta. PORON è un marchio di Rogers Corporation; noi non lo produciamo, lo tagliamo.
