Ecoled SMD HG ALU 3
Il modulo a 3 LED a 12 V per le lettere scatolate e i cassonetti grandi: 70 lumen, bianco freddo, nella scatola stagna IP67.
Non è più in catalogo. CMN l'ha tolto dal listino di settembre 2026. Se la tua insegna ha questi moduli, qui trovi i dati per ripararla. Per un'insegna nuova di solito usiamo il modulo che montiamo di più: Ecoled HE 2 LED
Ecoled SMD HG ALU 3 è un modulo LED di CMN Group a 3 LED, alimentato a 12 V: 70 lumen per modulo con 0,72 W, in una scatola di alluminio stagna (IP67) che dissipa bene il calore.
Lo abbiamo montato in decine di insegne, per esempio quella di Comelstile a Buja. Se hai un'insegna con questi moduli e uno si guasta, si cambia quel pezzo: qui sotto trovi i dati per riconoscerlo.
Dati tecnici
- Tipo
- Modulo LED a 3 LED in scatola di alluminio, per lettere scatolate e cassonetti grandi
- Alimentazione
- 12 V, con controllo di corrente
- Flusso luminoso
- 70 lm per modulo
- Consumo
- 0,72 W per modulo, 97 lm/W
- Colore
- Bianco daylight, 6.000-6.500 K
- Protezione
- IP67, contro polvere e getti d'acqua
- Profondità consigliata
- Da 80 a 150 mm
- Catena
- 50 moduli in 9 m; massimo 50 moduli collegati in serie
- Durata
- Fino a 50.000 ore a 20 °C, secondo il produttore
- Temperatura di esercizio
- Da -25 a +60 °C
- Fissaggio
- Biadesivo sul retro e foro per la vite
- Garanzia del produttore
- 5 anni
Quanto fondo, quanto fitti
- 80 mm di profondità: moduli ogni 12 cm, 50 W/m²
- 100 mm di profondità: moduli ogni 15 cm, 32 W/m²
- 120 mm di profondità: moduli ogni 18 cm, 22 W/m²
- 150 mm di profondità: moduli ogni 18 cm, file a 20 cm, 20 W/m²
Valori del produttore per un frontale in plexiglass opal da 3 mm.
Un nostro lavoro con questo modulo

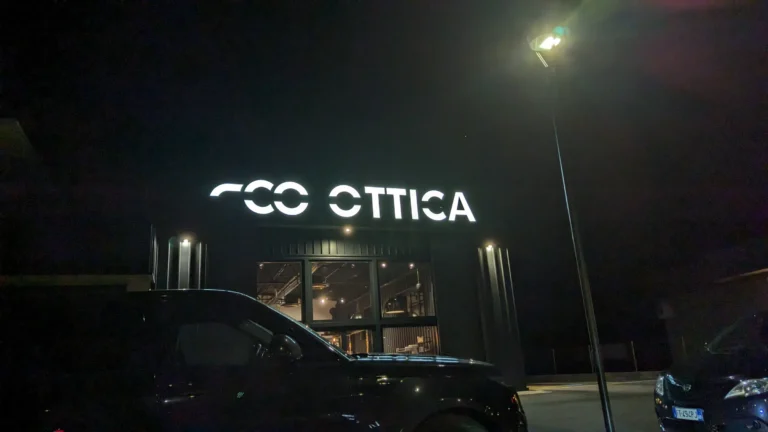

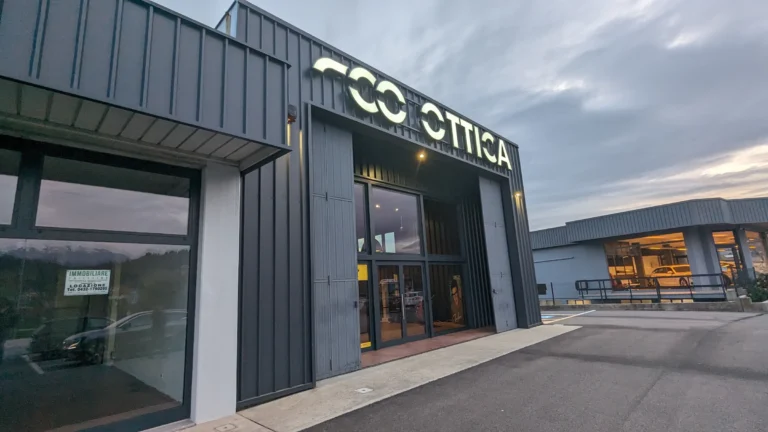

L'insegna di Comelstile a Buja, a luce diretta: lettere in alluminio alte un metro, con dentro 190 moduli SMD HG ALU 3 bianchi.
Vedi l'insegna di Comelstile a Buja
Per approfondire
L'insegna di Buja
Comelstile a Buja: lavoro nostro.
Domande che ci fanno
Si trova ancora?
No: CMN l'ha tolto dal catalogo a settembre 2026. Per un'insegna nuova di solito usiamo l'Ecoled HE. Se hai un'insegna con questi moduli e va riparata, chiamaci: vediamo cosa si può sostituire.
Quanto deve essere profonda la scatola?
Il produttore lo consiglia da 80 a 150 mm: a 80 mm i moduli vanno ogni 12 cm, a 120 mm ogni 18 cm, con un frontale in plexiglass opal da 3 mm.
Quanto dura?
Il produttore indica fino a 50.000 ore a 20 °C. Il calore conta: la scatola in alluminio serve proprio a smaltirlo.
Un'insegna da riparare o da rifare?
Mandaci una foto e le misure: ti diciamo se conviene sostituire i moduli o rifarla.
