Agilight PS24
Gli alimentatori a 24 V delle nostre insegne con i moduli Ecoled HE: da 60 e da 100 W, stagni IP68, garantiti 7 anni.

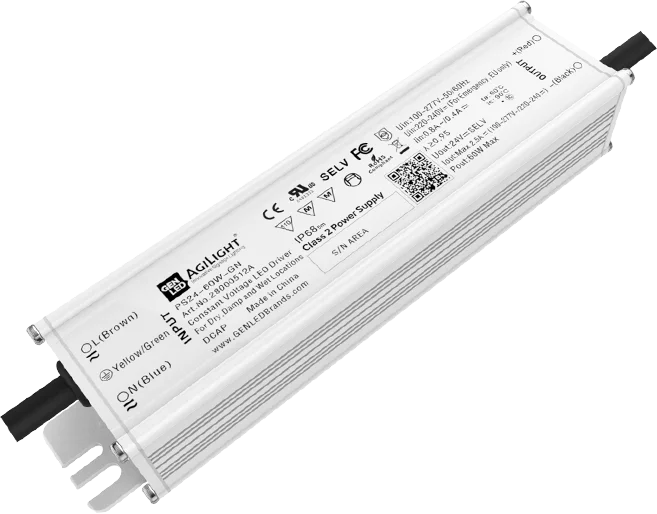

Foto: AgiLight
Gli Agilight PS24 sono alimentatori a tensione costante a 24 V, di AgiLight (GENLED Brands): trasformano la corrente di rete in quella che serve ai moduli LED. Hanno la cassa in metallo riempita di resina, che li rende stagni all'acqua e alla polvere (IP68), e reggono temperature da -40 a +60 °C.
Li usiamo con i moduli a 24 V, come l'Ecoled HE: il PS24 da 60 W per le insegne medie, quello da 100 W per le più grandi. Al Pronto Soccorso di Tolmezzo ce ne sono due da 60 W. Qui sotto trovi i dati tecnici dei due modelli e le schede del produttore da scaricare.
Dati tecnici
- Modelli
- PS24-60W-GN (60 W) e PS24-100W-GN (100 W)
- Uscita
- 24 V costanti (24,7 V nominali); fino a 2,5 A il 60 W, fino a 4,16 A il 100 W
- Ingresso
- Da 100 a 277 V in alternata (campo 90-305 V), anche 200-240 V in continua
- Efficienza
- Almeno 85% a 230 V e pieno carico; fattore di potenza oltre 0,90
- Protezione
- IP68, cassa in metallo bianca riempita di resina
- Sicurezze
- Sovratensione, sovracorrente, sovratemperatura e sovratensioni di rete; in cortocircuito si spegne e riparte da solo; uscita SELV
- Temperatura
- Da -40 a +60 °C di ambiente; cassa al massimo 90 °C
- Durata
- Oltre 70.000 ore a 230 V, pieno carico e cassa a 80 °C
- Misure
- 192 × 44 × 34 mm il 60 W; 215 × 67,5 × 35 mm il 100 W
- Certificazioni
- UL 879, Class 2, CE, RoHS, FCC; adatti a impianti di emergenza secondo EN 50172
- Garanzia del produttore
- 7 anni, con la cassa fino a 80 °C
Quanti moduli regge
- 114 moduli Ecoled HE 2 LED con il PS24 da 60 W
- 55 moduli Ecoled HE 4 LED con il PS24 da 60 W
- 190 moduli Ecoled HE 2 LED con il PS24 da 100 W
- 93 moduli Ecoled HE 4 LED con il PS24 da 100 W
Calcolo nostro, non del produttore: potenza dell'alimentatore con un margine del 20%, divisa per il consumo dei moduli bianchi (0,42 W il 2 LED, 0,86 W il 4 LED). In ogni insegna il conto si rifà sui moduli veri e sulla lunghezza dei cavi.
Schede tecniche da scaricare
- Scheda tecnica PS24-60W-GN La scheda AgiLight del modello da 60 W: dati elettrici, misure, collegamenti e distanze dei cavi. In inglese. 306 KB
- Scheda tecnica PS24-100W-GN La scheda AgiLight del modello da 100 W, con le distanze consigliate fra un alimentatore e l'altro dentro la scatola. In inglese. 370 KB
Schede e certificati sono quelli pubblicati dai produttori, che possono aggiornarli senza preavviso. I dati sono indicativi e non sono una garanzia: se un progetto richiede una classe o una prestazione precisa, verifichiamo insieme il documento in vigore prima di ordinare.
Un nostro lavoro con questo alimentatore
L'insegna del Pronto Soccorso dell'ospedale di Tolmezzo: 196 moduli Ecoled HE rossi, alimentati da due Agilight PS24 da 60 W.
Vedi l'insegna del Pronto Soccorso
Per approfondire
Domande che ci fanno
Perché un alimentatore a 24 V?
Perché i moduli Ecoled HE funzionano a 24 V. A parità di potenza, a 24 V passa metà della corrente che a 12 V: i cavi scaldano meno e le catene possono essere più lunghe. Tensione dell'alimentatore e dei moduli devono essere la stessa.
Quanti moduli si possono attaccare?
Dipende dalla potenza: con un margine del 20%, un PS24 da 60 W regge circa 114 moduli Ecoled HE 2 LED, uno da 100 W circa 190. Il margine serve a farlo lavorare fresco, che è anche quello che lo fa durare.
Si può mettere all'aperto?
Sì: è IP68, con la cassa riempita di resina, e lavora da -40 a +60 °C. Lo montiamo comunque dentro la scatola dell'insegna o in un vano protetto, con lo spazio intorno che il produttore indica per farlo raffreddare.
Che garanzia ha?
Il produttore lo garantisce 7 anni, se la cassa non supera gli 80 °C, e dichiara una durata di oltre 70.000 ore.
