Eaglerise VTS-40
L'alimentatore da 40 W che montiamo più spesso: a 12 V per i moduli a 12 V, a 24 V per gli Ecoled HE. Stagno IP67.

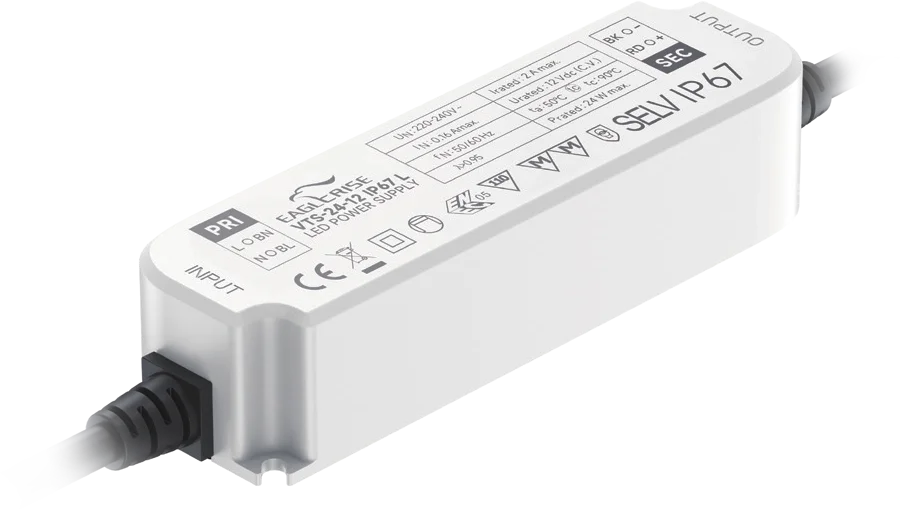

Foto: Eaglerise. Nella foto il VTS-24-12, della stessa serie: il VTS-40 ha la stessa forma, più lunga.
Eaglerise VTS-40 è un alimentatore a tensione costante da 40 W, stagno (IP67), che trasforma la corrente di rete in quella che serve ai moduli LED. Esiste in due versioni: VTS-40-12 a 12 V e VTS-40-24 a 24 V.
È l'alimentatore che montiamo più spesso nelle insegne piccole e medie: il 12 V con i moduli Ecoled SMD HG e Power Side, il 24 V con gli Ecoled HE. Qui sotto trovi i dati tecnici delle due versioni e quanti moduli regge ciascuna.
Dati tecnici
- Modelli
- VTS-40-12 IP67 L (12 V) e VTS-40-24 IP67 L (24 V)
- Potenza
- 40 W
- Uscita
- 12 V fino a 3,34 A, oppure 24 V fino a 1,67 A, a tensione costante
- Ingresso
- Da 220 a 240 V in alternata
- Efficienza
- 86% il 12 V, 88% il 24 V; fattore di potenza 0,95
- Protezione
- IP67, contro polvere e immersione
- Sicurezze
- Cortocircuito, sovraccarico, sovratensione e sovratemperatura; sovratensioni di rete fino a 2 kV; isolato, uscita SELV
- Temperatura
- Ambiente fino a 45 °C, cassa fino a 80 °C
- Durata
- 50.000 ore, secondo il produttore
- Misure
- 148 × 42 × 30 mm
- Garanzia
- 5 anni secondo il catalogo Eaglerise
Quanti moduli regge
- 58 Ecoled SMD HG ALU 2 con il VTS-40-12
- 44 Ecoled SMD HG ALU 3 con il VTS-40-12
- 76 Ecoled HE 2 LED con il VTS-40-24
- 37 Ecoled HE 4 LED con il VTS-40-24
Calcolo nostro, non del produttore: 40 W con un margine del 20%, divisi per il consumo di ciascun modulo. In ogni insegna il conto si rifà sui moduli veri e sulla lunghezza dei cavi.
Documenti
Schede e certificati sono quelli pubblicati dai produttori, che possono aggiornarli senza preavviso. I dati sono indicativi e non sono una garanzia: se un progetto richiede una classe o una prestazione precisa, verifichiamo insieme il documento in vigore prima di ordinare.
Domande che ci fanno
12 V o 24 V?
Decide il modulo: gli Ecoled SMD HG e il Power Side vanno a 12 V, gli Ecoled HE a 24 V. Alimentatore e moduli devono avere la stessa tensione. A parità di potenza, a 24 V passa metà della corrente: per questo le catene possono essere più lunghe.
Quanti moduli si possono attaccare?
Con un margine del 20%, un VTS-40-24 regge circa 76 moduli Ecoled HE 2 LED, un VTS-40-12 circa 58 Ecoled SMD HG ALU 2. Per insegne più grandi si mettono più alimentatori, oppure uno più potente come l'Agilight PS24 da 100 W.
Dove si monta?
Dentro la scatola dell'insegna o in un vano protetto. È IP67, ma il produttore lo dà per un ambiente fino a 45 °C: sotto il sole d'estate serve aria intorno.
